Латунный штуцер промежуточный внахлестку в Балаково
Описание
Латунный штуцер промежуточный внахлестку — разновидность фитингов или часть трубопроводной системы, что становится частью судов, плавсредств и других конструкций. Штуцер подходит для работы при воздействии высокого давления и температуры с учетом транспортировки газообразных и жидких сред. Максимальный предел рабочего давления соответствует уровню 10 Мпа. Температурное воздействие достигает предела от -50 до +750 ºС. В качестве основы для изготовления штуцера используется латунь, как один из высокопрочных материалов, что отличаются стойкостью к воздействию агрессивной среды.
Технические характеристики
Технология производства латунных штуцеров осуществляется методом обработки резаньем материала на токарном станке. Для присоединения штуцеров применяют метод приварки и вкручивания резьбы. Латунный штуцер получает быстроразъемный метод присоединения, что допускает повышение качества обслуживания трубопроводной системы. Все детали промежуточного штуцера характеризуются высоким показателем обрабатываемости. Промежуточный латунный штуцер внахлестку представлен тремя элементами для соединения и монтажа детали. В качестве крепежных деталей может быть использован ниппель или штуцер, что прикрепляются к концам трубы, арматуры, гидравлической или пневматической системы. Все детали соединяются специальной накидной гайкой. Герметичность стыков обеспечивает специальная пластичная прокладка, которая выполнена из технической меди М3. Накидная гайка одевается на штуцер со стороны ниппеля в зоне крепления к торцу одного участка трубопроводной системы.

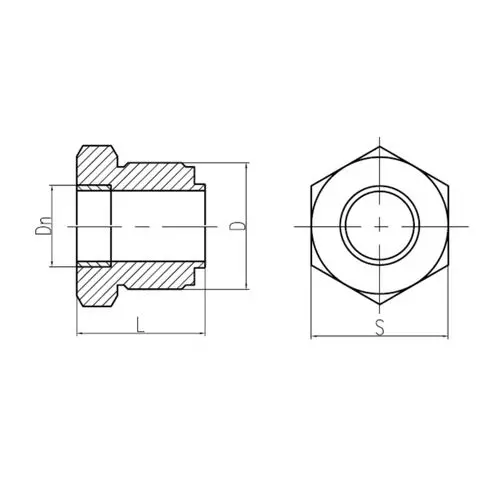

Размерный ряд:
- Условный проход 3 мм. Толщина гайки 24 мм. Масса – 0,06 кг. Длина составляет 26 мм. Диаметр 6 мм. Тип резьбы М13х1,5
- Условный проход 6 мм. Толщина гайки 30 мм. Масса – 0,1 кг. Длина 27 мм. Диаметр 10 мм. Тип резьбы М22х1,5
- Условный проход 10 мм. Толщина гайки 36 мм. Масса – 0,135 кг. Длина 55 мм. Диаметр 14 мм. Тип резьбы М27х1,5
- Условный проход 15 мм. Толщина гайки 46 мм. Масса – 0,24 кг. Длина 63 мм. Диаметр 22 мм. Тип резьбы М36х2
- Условный проход 20 мм. Толщина гайки 46 мм. Масса –0,25 кг. Длина 66 мм. Диаметр 25 мм. Тип резьбы М39х2
- Условный проход 25 мм. Толщина гайки 55 мм. Масса – 0,37 кг. Длина 69 мм. Диаметр 32 мм. Тип резьбы М48х2
- Условный проход 32 мм. Толщина гайки 65 мм. Масса – 0,6 кг. Длина 74 мм. Диаметр 38 мм. Тип резьбы М56х2
